众所周知，A的仪器如果某个部件出现问题/故障，工程师一般都是建议更换整个部件，而整个部件的维修费用不菲，笔者也碰到类似问题。
从头说起，笔者的仪器型号是Agilent 7890A-5975C的GC-MS。故障是进样系统的百位盘的机械手臂内传送皮带因老化而断裂。咨询A的工程师说要不能更换单个皮带，更换整个百位盘，价格33000左右。本人经查询可以购买到单根皮带，但工程师不负责更换，也就是如果你自己买了自己换，出现问题不负责。所以楼主花了600块购得皮带便开始自己更换了，请看下面：
一、故障描述：百位盘机械手臂不能正常抓取样品，手动滑动抓样手臂无法固定，可以知道内部传送皮带松或断裂。如图1所示：
二、进行拆卸手臂：拿掉样品盘，用十字螺丝刀把机械手臂下面固定滑杆的两个螺丝卸掉。如图2所示：
三、卸掉滑杆两端的螺丝后，拔掉排线。如图3、图4所示：
五、拆开外壳可以发现传送皮带已经断掉，如图6所示：
六、取下抓瓶手臂的固定杆上的圆形开口卡片，这时一定要注意，这个不容易取下来，且非常小，很容易掉，一定要小心。如图7所示：

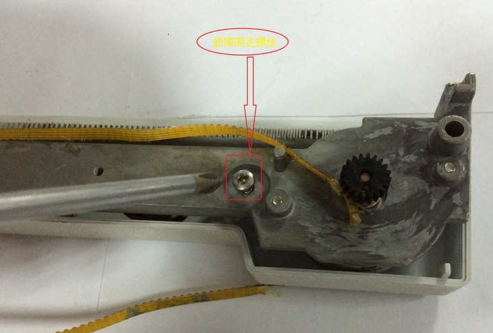

八、卸掉固定螺丝，如图9所示：
九、拿掉外壳，图如10所示：
十、拔掉排线、电源线，再卸掉线路板固定螺丝，如图11所示：
十一、用一字的螺丝刀翘开线路板，线路板是固定在这两个金属柱上的，注意这里用力要轻，不然线路板就废了。如图12所示：
十二、拿掉线路板，取下断掉的皮带，如图13所示：
十三、准备新买的传送皮带，如图14所示：
十四、更换皮带，更换时注意，皮带的一头是压在手臂下面的，另外要注意皮带穿过各个固定柱的位置。如图15所示：
十七、装上抓样手臂并用滑杆固定住手臂，装上线路板上的螺丝，如图18所示：
十九、安装手臂，安装时注意两头的方向，插上排线后来回滑动几次（顺便可以涂点润滑油哦），不能听到“咯咯”的
从头说起，笔者的仪器型号是Agilent 7890A-5975C的GC-MS。故障是进样系统的百位盘的机械手臂内传送皮带因老化而断裂。咨询A的工程师说要不能更换单个皮带，更换整个百位盘，价格33000左右。本人经查询可以购买到单根皮带，但工程师不负责更换，也就是如果你自己买了自己换，出现问题不负责。所以楼主花了600块购得皮带便开始自己更换了，请看下面：

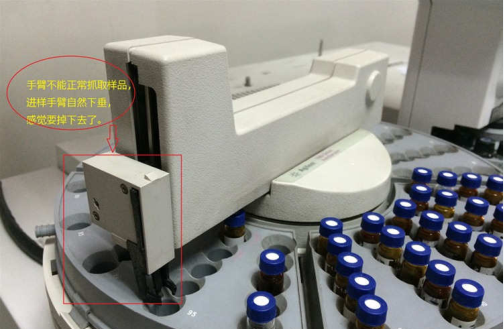

一、故障描述：百位盘机械手臂不能正常抓取样品，手动滑动抓样手臂无法固定，可以知道内部传送皮带松或断裂。如图1所示：

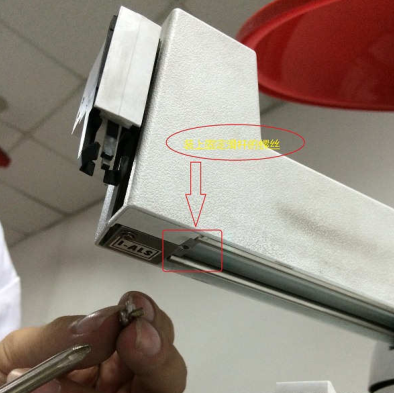

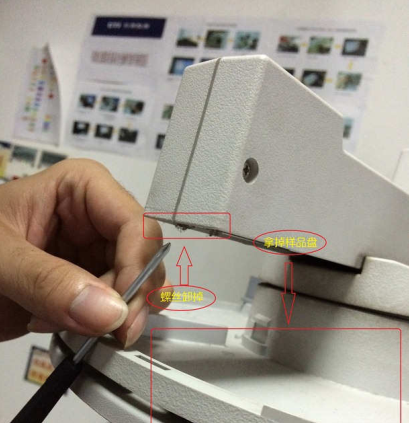

二、进行拆卸手臂：拿掉样品盘，用十字螺丝刀把机械手臂下面固定滑杆的两个螺丝卸掉。如图2所示：

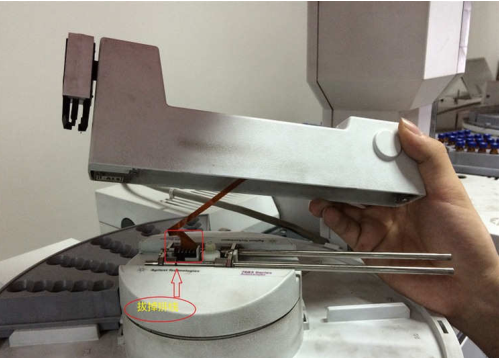

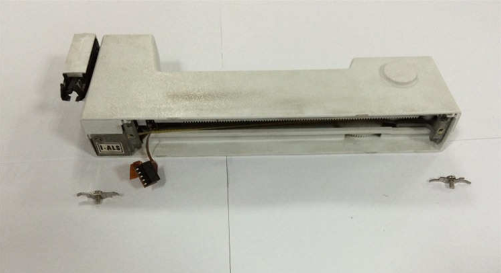

三、卸掉滑杆两端的螺丝后，拔掉排线。如图3、图4所示：

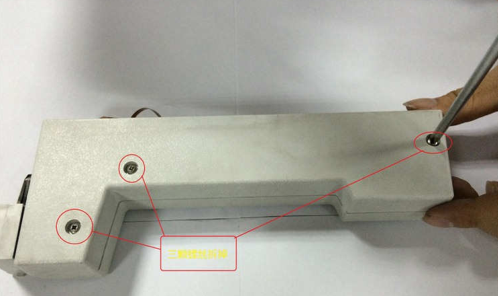

四、拆掉整个手臂背面三颗螺丝。如图5所示：

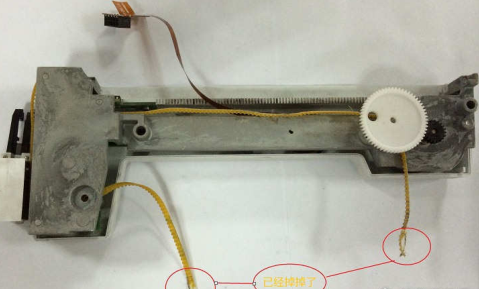

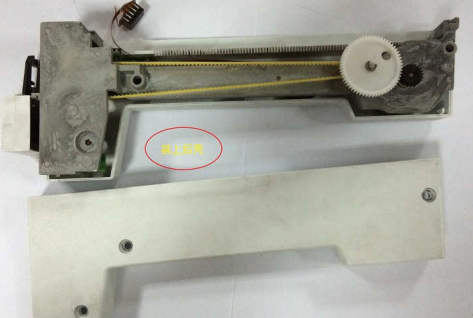

五、拆开外壳可以发现传送皮带已经断掉，如图6所示：

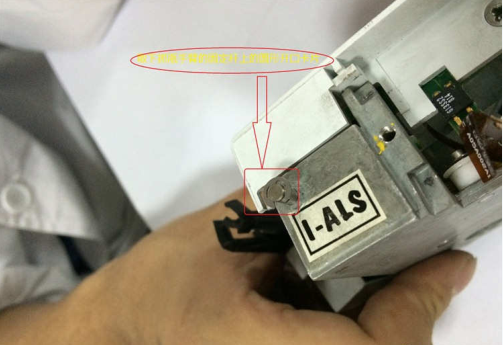

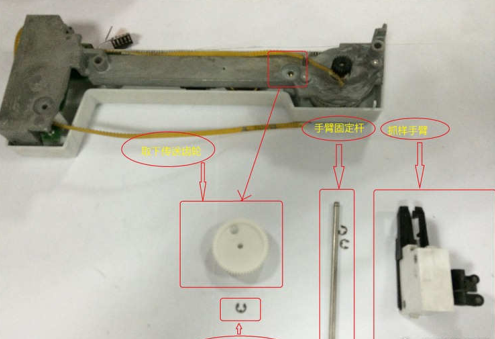

六、取下抓瓶手臂的固定杆上的圆形开口卡片，这时一定要注意，这个不容易取下来，且非常小，很容易掉，一定要小心。如图7所示：
七、同时取下皮带的传送齿轮，如图8所示：

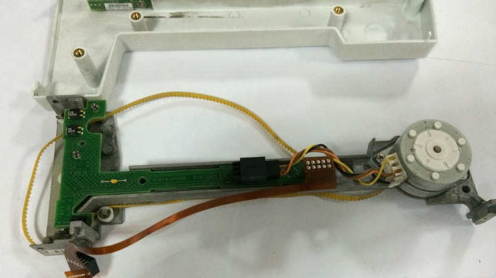

九、拿掉外壳，图如10所示：

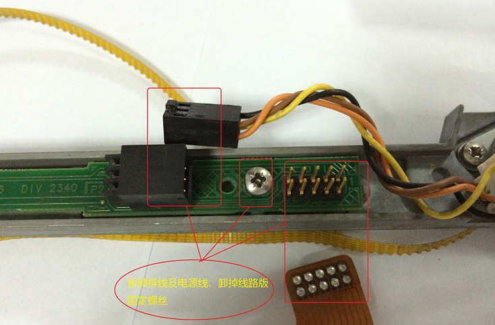

十、拔掉排线、电源线，再卸掉线路板固定螺丝，如图11所示：

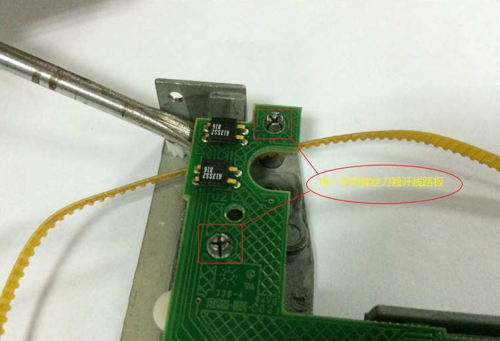

十一、用一字的螺丝刀翘开线路板，线路板是固定在这两个金属柱上的，注意这里用力要轻，不然线路板就废了。如图12所示：
十二、拿掉线路板，取下断掉的皮带，如图13所示：

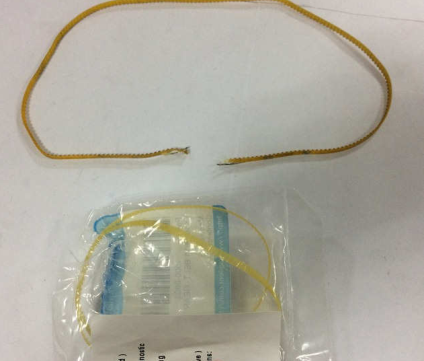

十三、准备新买的传送皮带，如图14所示：

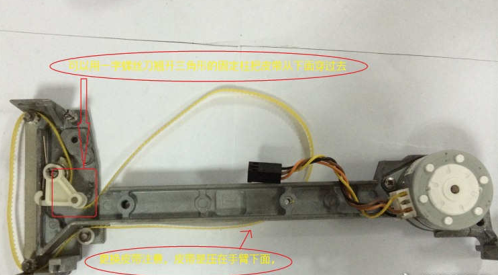

十四、更换皮带，更换时注意，皮带的一头是压在手臂下面的，另外要注意皮带穿过各个固定柱的位置。如图15所示：

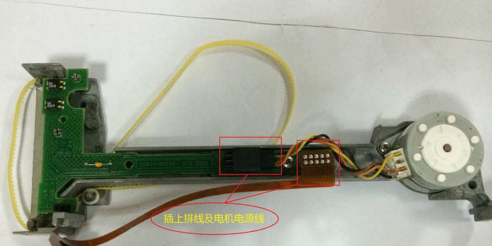

十五、插上排线及电机的电源线，如图16所示：
十六、安装上齿轮及固定圆形卡口，如图17所示：

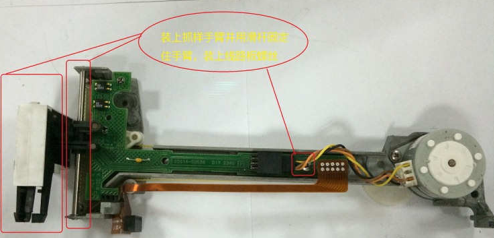

十七、装上抓样手臂并用滑杆固定住手臂，装上线路板上的螺丝，如图18所示：
十八、装上后壳，如图19所示：

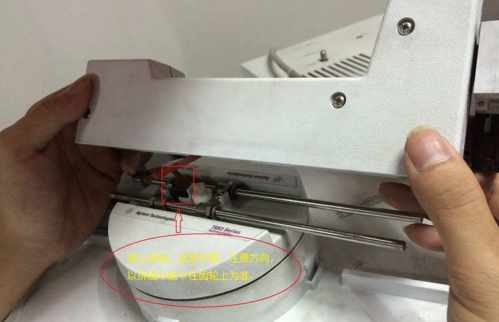

十九、安装手臂，安装时注意两头的方向，插上排线后来回滑动几次（顺便可以涂点润滑油哦），不能听到“咯咯”的
响声，有声音表示排线会卡住传送齿轮，如图20所示：
二十、安装固定滑杆螺丝，如图21所示：

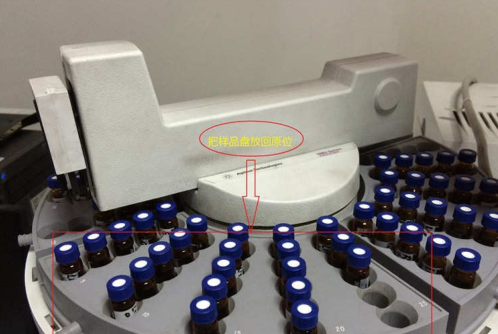

二十一，把样品盘放回原位，如图22所示：
至此，整个更换传送皮带过程完毕，完成可以先试着进样，观察是否能正常运行。只更换传送皮带无需重新校准进样器。共600块只更换皮带，避免了3万余元的维修费用。
二十、安装固定滑杆螺丝，如图21所示：
二十一，把样品盘放回原位，如图22所示：
至此，整个更换传送皮带过程完毕，完成可以先试着进样，观察是否能正常运行。只更换传送皮带无需重新校准进样器。共600块只更换皮带，避免了3万余元的维修费用。
